Что такое кавитация насоса? Причины кавитации насоса

Кавитация насоса — это физический процесс, возникающий в результате местного снижения давления жидкости в насосе до уровня, меньшего или равного давлению насыщенных паров этой жидкости при данной температуре. Когда жидкость проходит через насос, в некоторых его частях может произойти резкое падение давления. Если это давление достигает или опускается ниже давления насыщения пара для данной температуры, в жидкости образуются пузырьки пара. По мере того как жидкость и пузырьки пара перемещаются в области с более высоким давлением внутри насоса, эти пузырьки внезапно коллапсируют или сжимаются, вызывая явление, известное как кавитация.

Коллапс пузырьков сопровождается рядом негативных эффектов, включая:

Высокий шум и вибрации: Внезапный коллапс пузырьков пара может вызвать сильные шумы и вибрации, что потенциально вредно для насосного оборудования.
Эрозия материала: Энергия, высвобождаемая при коллапсе пузырьков, способна разрушать поверхности насоса, что со временем приводит к их эрозии и повреждению.
Снижение производительности: Кавитация может привести к уменьшению объемного потока через насос, ухудшению его эффективности и повышению потребления энергии.
Перегрев: Повторяющиеся циклы кавитации могут вызвать перегрев насоса из-за увеличения сил трения между движущимися частями и жидкостью.

Чтобы избежать кавитации, важно правильно подбирать насосное оборудование, учитывая параметры рабочей жидкости (такие как давление насыщения пара и температура), а также обеспечивать адекватное входное давление для насоса. Также рекомендуется регулярно проводить техническое обслуживание и мониторинг состояния насосов, чтобы своевременно выявлять и предотвращать проблемы, связанные с кавитацией.

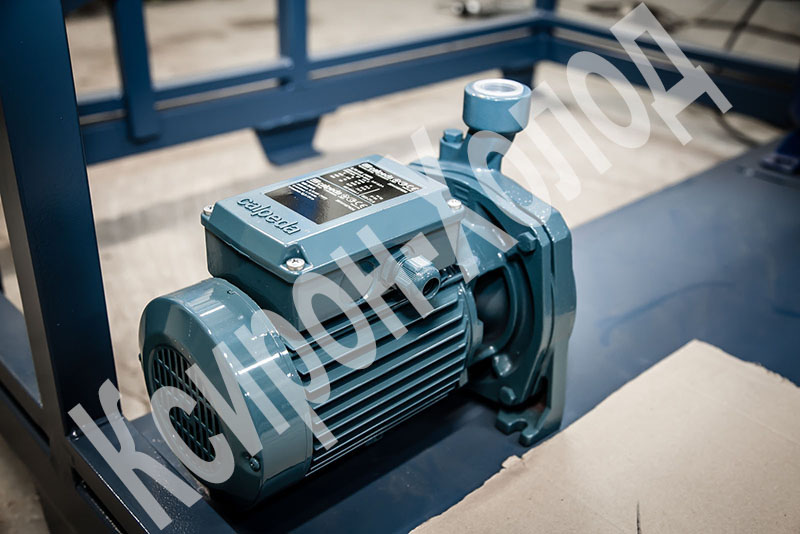

На фото насос чиллера

Типы кавитации

Кавитация насоса представляет собой сложный феномен, приводящий к ряду проблем в работе насосного оборудования. Различные типы кавитации возникают в зависимости от условий эксплуатации насоса и характеристик перекачиваемой жидкости. Далее рассмотрены основные типы кавитации, их причины и особенности.

Кавитация всасывания

Кавитация всасывания возникает на входе в насос, когда давление жидкости падает ниже её давления насыщенного пара. Это приводит к образованию пузырьков пара, которые могут коллапсировать, достигнув зон с более высоким давлением. Причиной такой кавитации часто является недостаточное напорное давление на входе в насос или слишком высокая скорость потока, вызванная неправильным подбором насоса или параметров системы.

Кавитация нагнетания

Кавитация нагнетания происходит в области выхода насоса, где жидкость, насыщенная пузырьками пара, подвергается высокому давлению, что приводит к их коллапсу. Этот тип кавитации часто связан с неоптимальным дизайном насоса или системы, в результате которого образуется избыточное давление на выходе.

Кавитация испарения (классическая кавитация)

Кавитация испарения, или классическая кавитация, возникает, когда давление в жидкости падает до такой степени, что начинается испарение. Этот процесс чаще всего происходит в результате резкого сужения потока, например, в узких проходах насоса, где скорость жидкости максимальна и соответственно давление минимально.

Кавитация аспирации

Кавитация аспирации возникает, когда в жидкость попадает воздух или другой газ, что приводит к формированию газовых пузырьков. Эти пузырьки затем коллапсируют в областях с более высоким давлением, вызывая характерные повреждения и шум. Причиной такой кавитации может быть неплотное соединение на всасывающем трубопроводе или повышенное содержание газа в жидкости.

Кавитация турбулентности

Кавитация турбулентности возникает из-за высокой турбулентности потока внутри насоса, которая может привести к местным падениям давления и, как следствие, к кавитации. Этот тип кавитации часто наблюдается в насосах с высокими скоростями вращения или в условиях, когда поток жидкости испытывает резкие изменения направления.

Различные типы кавитации могут сочетаться в практике работы насосов, влияя на их эффективность и долговечность. Понимание особенностей каждого типа кавитации позволяет более точно диагностировать проблемы в работе насоса и разрабатывать меры по их предотвращению или устранению. Это может включать в себя выбор насосов с подходящими характеристиками, корректировку параметров системы и использование специальных технических решений для контроля и минимизации рисков кавитации.

Причины кавитации всасывания и методы их устранения

Всасывающий трубопровод меньше требуемого диаметра

Проблема: Недостаточный диаметр всасывающего трубопровода может привести к увеличению скорости потока жидкости и, как следствие, к падению давления.
Решение: Замена трубопровода на более широкий или добавление параллельного трубопровода для снижения скорости потока.

Чрезмерное давление пред всасывающей полостью насоса

Проблема: Превышение максимально допустимого давления перед всасывающей полостью может вызвать кавитацию.
Решение: Частичное перекрытие задвижки на всасывании для регулирования давления.

Заужение перед всасывающей полостью насоса

Проблема: Несоразмерные элементы, такие как обратные клапаны, могут создавать гидравлическое сопротивление и падение давления.
Решение: Замена элементов на такие, которые не будут заужать проходное сечение.

Загрязненный фильтр или засоренный всасывающий трубопровод

Проблема: Загрязнения могут создавать дополнительное сопротивление потоку, вызывая падение давления.
Решение: Регулярная очистка фильтров и устранение засоров в трубопроводе.

Недостаточный подпор воды перед всасывающим трубопроводом

Проблема: Для несамовсасывающих насосов критично иметь достаточный подпор воды.
Решение: Опустить насос ниже уровня источника воды или использовать самовсасывающий насос.

Фактическая высота всасывания больше номинальной

Проблема: Превышение допустимой высоты всасывания приводит к уменьшению давления на входе.
Решение: Опустить насос ближе к уровню воды или использовать дополнительный бустерный насос.

Слишком длинная всасывающая магистраль

Проблема: Длинные всасывающие трубопроводы увеличивают потери на трение и сопротивление потоку.
Решение: Разместить насос ближе к источнику воды или увеличить диаметр трубопровода.

Неоптимальная конструкция всасывающего трубопровода

Проблема: Много углов, подъемов и петель в трубопроводе могут создавать воздушные пробки и потери на трение.
Решение: Перепроектирование трубопровода для минимизации изгибов и улучшения гидравлических характеристик.

Причины и методы предотвращения кавитации нагнетания

Слишком большая высота подъема жидкости

Проблема: Высота подъема жидкости превышает номинальную для насоса, создавая чрезмерное давление нагнетания.
Решение: Установка повышающего циркуляционного насоса для снижения нагрузки на основной насос. При возможности, установка байпасного перепускного клапана на подаче насоса для регулирования объемного расхода или замена насоса на модель, соответствующую требованиям системы.

Нагнетательный трубопровод меньше требуемого диаметра

Проблема: Диаметр нагнетательного трубопровода не соответствует требуемому, увеличивая давление нагнетания.
Решение: Переделка трубопровода с увеличением его диаметра или установка дополнительного параллельного трубопровода. По возможности, снижение оборотов двигателя насоса для уменьшения давления.

Загрязненный фильтр или засоренный нагнетательный трубопровод

Проблема: Загрязнение или засорение увеличивает сопротивление потоку, повышая давление нагнетания.
Решение: Регулярная очистка фильтров и устранение засоров в трубопроводе для обеспечения беспрепятственного потока жидкости.

Слишком длинная нагнетательная магистраль

Проблема: Превышение рекомендуемой длины нагнетательной магистрали увеличивает сопротивление и давление в системе.
Решение: Размещение насоса ближе к месту подачи жидкости, установка дополнительных циркуляционных насосов на подающей магистрали или замена насоса на более мощный.

Высокая температура жидкости и низкое давление на входе

Важно! Высокая температура жидкости и низкое давление на входе в насос значительно увеличивают риск кавитации.
Решение: Для предотвращения кавитации необходимо повышать давление на всасывании и, если это допустимо с точки зрения технологического процесса, максимально снижать температуру жидкости.

Кавитация испарения (классическая кавитация)

Этот тип кавитации возникает, когда статическое давление в перекачиваемой жидкости падает ниже давления её пара, что приводит к образованию пузырьков пара внутри жидкости. При возвращении к условиям более высокого давления эти пузырьки резко коллапсируют, вызывая местные ударные нагрузки на материал насоса, что может привести к его разрушению. Кавитация испарения является наиболее часто встречающимся типом кавитации и может происходить как на стадии всасывания, так и на стадии нагнетания насоса.

Кавитация аспирации

Кавитация аспирации происходит, когда в водяной контур насоса всасывается воздух. В отличие от паровой кавитации, аспирационная кавитация менее разрушительна, так как при повышении давления воздух медленно диффундирует обратно в жидкость, а процесс схлопывания пузырьков менее интенсивен. Воздух может попадать в систему через неплотности в сальниковых и торцевых уплотнениях насоса, фланцы, резьбовые соединения, а также в результате плохой конструкции трубопроводов или использования сильно пенящихся жидкостей.

Кавитация турбулентности

Кавитация турбулентности вызывается образованием вихрей на всасывании насоса, что часто происходит из-за неправильной установки или конструкции грязевых сетчатых фильтров, а также из-за многочисленных загибов и петель на всасывающем трубопроводе. Эти вихри приводят к локальным падениям давления, что может спровоцировать кавитацию даже при отсутствии других предпосылок.

Последствия кавитации насоса

Кавитация в насосах представляет собой серьёзную проблему, способную привести к множеству негативных последствий для насосного оборудования, особенно для центробежных насосов, которые широко используются в различных промышленных приложениях, включая системы охлаждения, такие как чиллеры. Понимание последствий кавитации имеет критическое значение для инженеров-холодильщиков и специалистов, работающих с насосным оборудованием, поскольку это позволяет эффективно предотвращать и диагностировать кавитационные повреждения. Рассмотрим подробнее основные последствия кавитации насоса:

1. Разрушение рабочих поверхностей

Мини-взрывы, вызванные коллапсом пузырьков кавитации, могут нанести серьёзный урон рабочим поверхностям улитки и крыльчатки насоса. Это разрушение материала ведёт к ухудшению гидравлических характеристик насоса и может сократить срок его службы.

2. Увеличение зазоров

Постепенное разрушение материала из-за кавитации приводит к увеличению зазоров между подвижными и неподвижными частями насоса. Это ухудшает герметичность и снижает эффективность насоса, увеличивая его энергопотребление.

3. Снижение производительности

Разрушение рабочих элементов и увеличение зазоров приводят к снижению производительности насоса, уменьшению напора и объёмного расхода, что может сделать насос непригодным для выполнения его функций в системе.

4. Повреждение подшипников, клапанов и сальников

Вибрации и ударные нагрузки, вызванные кавитацией, могут разбивать подшипники, клапаны и сальники, что требует их замены и увеличивает затраты на обслуживание.

5. Разбалансировка и повышение вибраций

Постепенное разрушение элементов насоса может привести к его разбалансировке, что усиливает вибрации. Это не только сокращает срок службы насоса, но и увеличивает риск повреждения смежного оборудования.

6. Повышение потребляемой мощности

Для поддержания требуемой производительности насоса с повреждёнными элементами требуется больше энергии, что ведёт к увеличению энергопотребления и операционных расходов.
