Охлаждение вакуумных печей чиллером

• Контроль температуры: В процессе работы вакуумной печи генерируется значительное количество тепла. Чиллер помогает контролировать и поддерживать оптимальную рабочую температуру печи и её компонентов, предотвращая перегрев.
• Повышение эффективности процессов: Точный контроль температуры, обеспечиваемый чиллером, позволяет оптимизировать процессы термообработки, улучшая качество обрабатываемых материалов и их характеристики.
• Защита компонентов печи: Охлаждение помогает защитить критически важные компоненты печи, такие как индукционные катушки, нагревательные элементы и электроника, от повреждений из-за высоких температур, тем самым увеличивая их срок службы.
• Предотвращение окисления: В процессах, где требуется минимизация контакта материалов с кислородом, поддержание низкой температуры вакуумной камеры с помощью чиллера способствует предотвращению окисления и загрязнения продукта.
• Улучшение вакуума: Поддержание низкой температуры в вакуумной камере помогает улучшить условия вакуума, так как тепло может генерировать дополнительные газы из материалов и компонентов внутри камеры, ухудшая вакуум.
• Ускорение процессов: Охлаждение может ускорить отдельные процессы, такие как охлаждение материалов после термообработки, что позволяет сократить общее время производственного цикла.

Чиллеры — отзывы покупателей

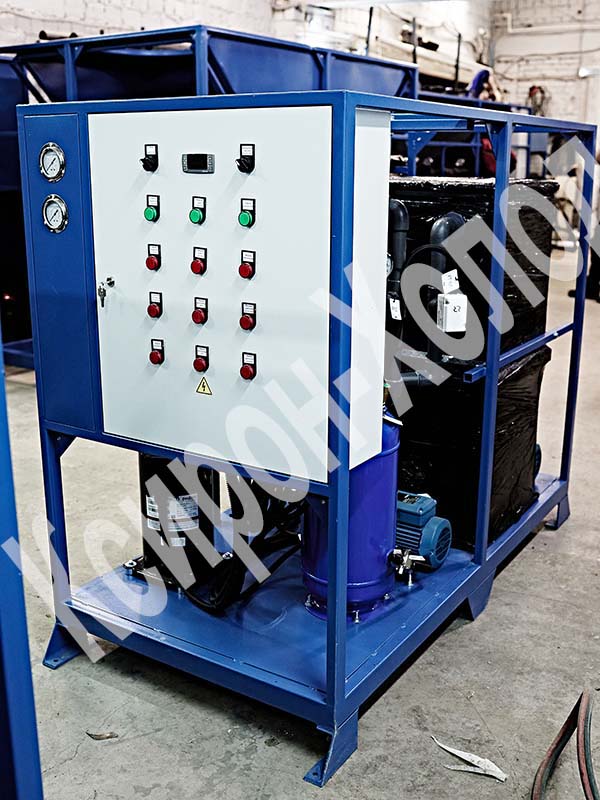

На фото чиллер для вакуумной печи

Что охлаждается в вакуумной печи

• Индукционные катушки или нагревательные элементы: Эти элементы являются источником тепла в вакуумной печи и могут достигать очень высоких температур во время работы. Охлаждение необходимо для предотвращения перегрева и повреждения этих элементов. Перегретые катушки или нагревательные элементы могут потерять эффективность, укоротить срок службы оборудования и даже вызвать аварии.
• Стенки вакуумной камеры: Стенки печи также подвергаются воздействию высоких температур и нуждаются в охлаждении для поддержания структурной целостности. Охлаждение помогает поддерживать температуру стенок на безопасном уровне, что обеспечивает долговечность и предотвращает утечку вакуума.
• Система вакуума: Компоненты вакуумной системы, такие как насосы и клапаны, могут перегреваться из-за постоянной работы. Охлаждение этих компонентов обеспечивает их эффективную и надежную работу, предотвращая отказы и сбои в системе.
• Детали и материалы, подвергаемые обработке: В некоторых процессах термообработки требуется контролировать скорость охлаждения обрабатываемых материалов для достижения желаемых свойств материала. Точное регулирование температуры охлаждения позволяет получить нужные микроструктуру и механические свойства обрабатываемых изделий.
• Электронные компоненты: Электронные системы управления и мониторинга в вакуумных печах также подвержены воздействию тепла. Охлаждение этих компонентов важно для предотвращения перегрева и сбоев в электронике, что обеспечивает стабильность работы систем управления.

Качество воды

Температура охлаждающей воды должна быть оптимизирована для конкретного типа вакуумной печи и выполняемых процессов. Обычно эта температура находится в диапазоне от 20°C до 30°C, но может варьироваться в зависимости от спецификации оборудования и процесса обработки. Точная температура зависит от тепловой нагрузки печи и требуемой скорости охлаждения.

Слишком низкая температура воды может привести к чрезмерному охлаждению и потенциальным термическим напряжениям в обрабатываемых материалах, в то время как слишком высокая температура может не обеспечивать достаточного охлаждения, что увеличит риск перегрева и повреждения компонентов печи.

Коррозия, накопление отложений и развитие микроорганизмов могут серьезно угрожать работоспособности систем охлаждения. Вода, используемая в этих системах, должна отвечать строгим критериям чистоты, схожим с теми, что применяются для котельных установок. Так, вода не должна способствовать коррозии, требуется её деминерализация, она не должна содержать растворенного кислорода и взвешенных частиц, например, мелкого песка, чтобы предотвратить забивание и загрязнение охлаждающих контуров.

Теплообменник на водной основе внутри печи передает тепло к обрабатываемым материалам и компонентам печи, таким как термокамера и элементы нагрева, повышая температуру циркулирующей воды. Важно не превышать установленный температурный лимит (около 60°C), чтобы предотвратить выпадение солей из воды, которые могут оседать на металлических поверхностях, формируя накипь и затрудняя циркуляцию воды.

Использование слишком горячей воды может вызвать деформацию и повреждение теплоемких частей вакуумной печи. К примеру, температурное воздействие может привести к плавлению медных соединений, что в свою очередь может вызвать проникновение воды в печь и повредить графитовые изоляционные элементы и нагревательные компоненты.

Для эффективного охлаждения и удовлетворения потребностей печи в воде необходим резервуар или бак адекватного объема, позволяющего быстро отводить тепло. Вместимость этого резервуара определяет эффективность системы охлаждения и, следовательно, размер охлаждающей системы уменьшается с увеличением объема бака. Для комплексов с несколькими печами объем резервуара рассчитывается исходя из средних показателей работы в тепловых циклах.

Температура воды, подаваемой в печь, должна быть не выше 25°C для обеспечения надлежащего охлаждения всех компонентов, включая диффузионный насос. При повышении температуры воды до 30°C и выше, систему охлаждения следует сделать независимой, используя чиллер, специально предназначенный для охлаждения данного контура.

Защита от холода

В более теплых условиях для предотвращения замерзания воды в зимний период рекомендуется добавление антифриза, например, гликоля, в воду. Важно убедиться, что гликоль не способствует коррозии металлических частей системы и не представляет проблем при его утилизации.

На фото чиллер для охлаждения воды с функцией нагрева

Что происходит при отключении питания чиллера?

• Активируйте автоматически открывающийся при сбое электропитания клапан на водопроводной линии, обеспечивая подачу воды из водопроводной системы, при этом временно перекрыв клапаны на второстепенных контурах для сосредоточения водяного потока на участках, испытывающих наибольшую тепловую нагрузку.
• В отсутствие доступа к внешнему источнику воды, задействуйте резервный насос, который подает воду непосредственно из бака, используя азот или воздух из баллона, постоянно подсоединенного к системе.
• Примените резервный генератор для запуска насосов, которые направляют воду обратно в печь, обеспечивая её охлаждение.

Подбор чиллера для вакуумной печи

Моноблочные чиллеры: Моноблочные чиллеры представляют собой компактные устройства, в которых все компоненты системы охлаждения (компрессор, конденсатор, испаритель и управляющая электроника) собраны в одном корпусе. Они идеально подходят для установки в ограниченных пространствах и обеспечивают простоту монтажа и обслуживания.

На фото чиллер моноблоком

Преимущества:

• Компактность и универсальность установки.
• Простота в эксплуатации и обслуживании.
• Идеально подходят для приложений с ограниченным пространством.

• Ограниченная мощность охлаждения по сравнению с системами с выносным конденсатором.
• Возможное повышение температуры в помещении, где установлен чиллер, из-за отвода тепла внутрь помещения.

На фото чиллер с выносным конденсатором

Преимущества:

• Эффективный отвод тепла за пределы помещения.
• Более высокая мощность охлаждения по сравнению с моноблочными системами.
• Гибкость в размещении воздушного конденсатора для оптимизации работы системы.

• Необходимость в прокладке трубопровода между чиллером и воздушным конденсатором.
• Более сложная установка и потенциально выше затраты на монтаж.
• Зависимость эффективности работы от погодных условий, особенно в жаркую погоду.

Подбор чиллера для вакуумной печи, когда известна только ее потребляемая мощность, требует выполнения нескольких расчетов и учета ряда факторов. Вот основные шаги, которые помогут вам правильно подобрать чиллер:

1. Определение тепловой нагрузки печи. Первым шагом является определение общей тепловой нагрузки, которую необходимо рассеять. Если известна только потребляемая мощность печи, можно использовать ее в качестве отправной точки. Тепловая нагрузка будет включать не только потребляемую мощность, но и дополнительное тепло, генерируемое в процессе работы печи.

2. Коэффициент пересчета. Потребляемая мощность печи должна быть пересчитана в тепловую энергию, которую нужно отводить. Для этого используется коэффициент пересчета, который может варьироваться в зависимости от типа печи и условий эксплуатации. Обычно предполагается, что эффективность преобразования электроэнергии в тепловую составляет почти 100%, поэтому начальной точкой может служить значение потребляемой мощности.

3. Расчет охлаждающей способности чиллера. Чиллер должен иметь достаточную охлаждающую способность, чтобы компенсировать всю тепловую нагрузку от печи. Охлаждающая способность чиллеров обычно указывается в киловаттах (кВт) или тоннах охлаждения. Важно учитывать дополнительный запас мощности для компенсации возможных тепловых потерь в системе охлаждения и для обеспечения надежности в различных условиях эксплуатации.

Пример подбора:

• Потребляемая мощность печи: 150 кВт.
• Мощность нагревательного модуля: 90 кВт.
• Максимальная температура в печи: 1300 градусов Цельсия.
• Требуемая холодопроизводительность чиллера: 49 кВт.

Необходимость накопительной емкости: Для сглаживания пиков тепловой нагрузки и обеспечения эффективного охлаждения в начальный момент охлаждения рекомендуется использовать накопительную емкость с водой с большим запасом, например, 3000 литров.

Для точного подбора чиллера рекомендуется провести детальные технические расчеты и обратиться за консультацией к производителю печей. Они смогут сообщить необходимую холодопроизводительность чиллера, исходя из всех требований и спецификаций вашей вакуумной печи.

Что такое вакуумная печь?

• Термическая обработка металлов: повышение твердости и прочности за счет температурной обработки без доступа воздуха.
• Пайка: соединение металлических деталей с использованием металла-припоя, который плавится при температуре ниже температуры плавления основных материалов.
• Отжиг: снижение внутренних напряжений и улучшение механических свойств за счет контролируемого нагрева и медленного охлаждения.
• Спекание: процесс, при котором порошкообразные материалы спекаются вместе под воздействием тепла, чтобы сформировать твердое тело.
• Удаление примесей: отжиг в вакууме может помочь удалять примеси из металлов путем испарения.

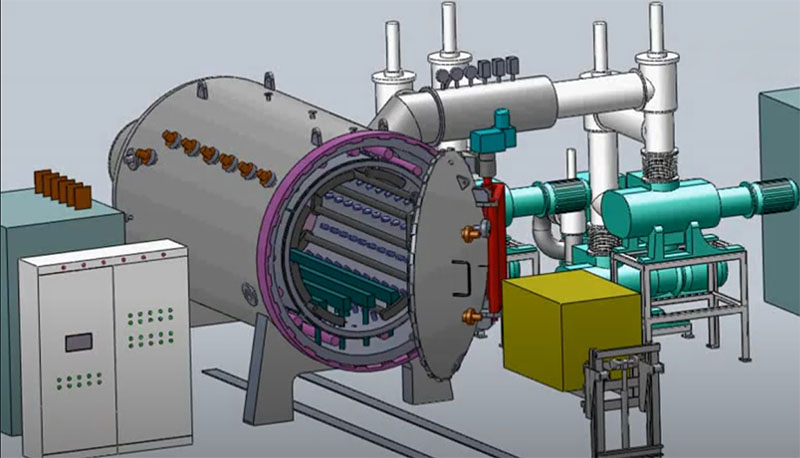

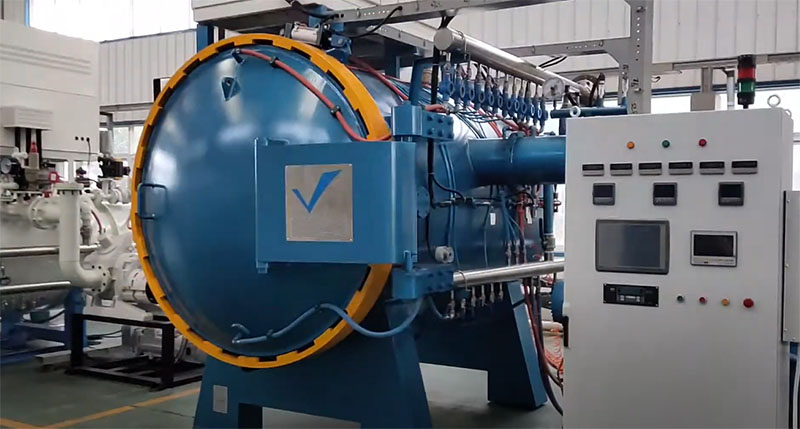

На фото вакуумная печь

Принцип работы вакуумной печи

• Создание вакуума: Перед началом процесса термообработки камера печи герметично закрывается, и с помощью вакуумного насоса из неё откачивается воздух. Это снижает давление внутри камеры до уровня вакуума, что значительно уменьшает количество молекул газа в рабочей зоне.
• Нагрев: После достижения необходимого уровня вакуума в камере включается система нагрева, которая может использовать различные источники тепла, включая электрические нагревательные элементы, индукционный нагрев или другие методы. Температура и скорость нагрева контролируются согласно заданной программе обработки.
• Термообработка: В зависимости от цели термообработки (например, отжиг, закалка, пайка, спекание) и материала, обрабатываемого в печи, процесс может включать поддержание определённой температуры в течение заданного времени, а также контролируемое охлаждение.
• Охлаждение: После завершения процесса термообработки начинается охлаждение. Оно может происходить при натуральном остывании в вакууме или с использованием специальных систем охлаждения, которые могут подавать инертный газ (например, аргон) для ускорения процесса охлаждения без риска окисления.
• Возвращение к атмосферному давлению: После завершения процесса охлаждения вакуум в камере постепенно снижается до нормального атмосферного давления путём аккуратного впуска воздуха или инертного газа в камеру.

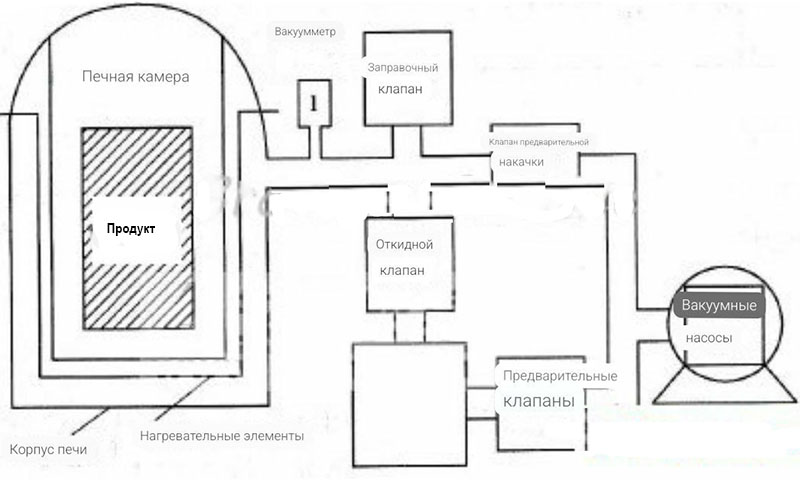

На фото принцип работы вакуумной печи

Конструкция вакуумной печи включает в себя несколько ключевых компонентов, каждый из которых играет важную роль в её работе. Рассмотрим эти компоненты подробнее:

Нагревательные элементы вакуумной печи

Система контроля температуры

Вакуумная система

Система водяного охлаждения

Герметичный корпус печи

Эти компоненты в совокупности обеспечивают высокую эффективность и точность процессов термообработки в вакуумных печах, позволяя достигать необходимых технологических параметров при минимальном риске контаминации или повреждения обрабатываемых материалов.

Основные технические характеристики высокотемпературных печей

Максимальная температура

Размер рабочей камеры

Уровень вакуума

Скорость нагрева

Точность и стабильность температуры

Охлаждение

Энергоэффективность

Управление и программирование

Преимущества использования печей

Дуговая вакуумная печь

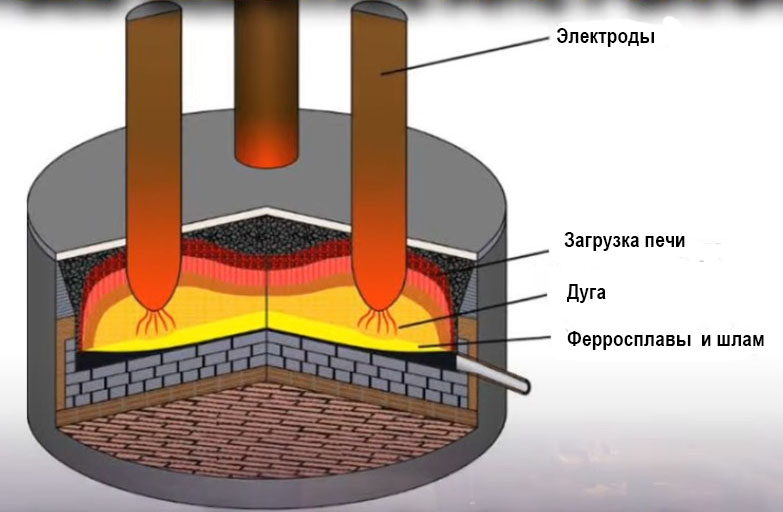

На фото дуговая вакуумная печь

Установки с электродом расходуемого типа

Преимущества:

• Возможность получения чистых металлов и сплавов за счет минимизации контакта расплава с атмосферой.
• Высокая эффективность и контроль состава конечного продукта.

• Ограниченное количество материалов, которые могут использоваться в качестве расходуемых электродов.
• Потребность в постоянной подаче электродного материала.

На фото дуговая вакуумная печь

Агрегаты с нерасходуемым электродом

Преимущества:

• Возможность длительной эксплуатации электрода без его замены.
• Лучший контроль температуры и химического состава расплава.
• Меньшая вероятность загрязнения продукта материалом электрода.

• Необходимость использования высокотемпературных и высококачественных материалов для электродов, что увеличивает стоимость оборудования.
• Может потребоваться дополнительная очистка продукта от возможных примесей, вносимых атмосферой печи или материалами конструкции.

Вакуумная печь индукционная

На фото вакуумная печь индукционная

Индукционный нагрев в вакуумной печи осуществляется за счёт прохождения переменного электрического тока через индукционную катушку, создающую меняющееся магнитное поле. Это поле индуцирует вихревые токи в обрабатываемом материале, который помещается внутрь катушки, вызывая его нагрев за счет джоулева тепла. Процесс происходит в условиях вакуума, что исключает окисление и загрязнение материала.

Ключевые компоненты

• Индукционная катушка: создаёт магнитное поле для индуцирования токов в обрабатываемом материале.
• Вакуумная камера: герметичная среда, в которой создаётся вакуум для предотвращения окисления.
• Система вакуумных насосов: откачивает воздух из камеры, создавая вакуум.
• Система охлаждения: обеспечивает отвод тепла от катушки и других компонентов.
• Контрольная и измерительная система: обеспечивает мониторинг и управление процессом нагрева и вакуумом.

• Высокая скорость нагрева и возможность точного контроля температуры.
• Равномерный нагрев материала, включая сложные геометрии.
• Отсутствие окисления за счет условий вакуума.
• Энергоэффективность благодаря прямому нагреву материала без необходимости нагрева всего объема печи.
• Чистота процесса, исключающая контаминацию материала.

• Плавления чистых металлов и специальных сплавов.
• Термообработки для улучшения механических свойств материалов.
• Спекания порошковых материалов.
• Точной пайки компонентов с высокими требованиями к качеству соединения.

Водородная печь

Водород в качестве атмосферы печи выбирают из-за его высокой теплопроводности и редукционных свойств. При нагреве в водородной атмосфере металлы и другие материалы не подвергаются окислению, так как водород связывает кислород, предотвращая его контакт с обрабатываемой поверхностью. Это позволяет проводить термообработку при высоких температурах без риска окисления или других повреждений поверхности материала.

На фото водородная печь

Преимущества водородных печей

• Высокая чистота обработки: Водородная атмосфера предотвращает образование оксидов и других загрязнений на обрабатываемых материалах.
• Улучшение механических свойств: Термообработка в водородной атмосфере может улучшить механические свойства материалов, такие как пластичность и твердость.
• Быстрый нагрев и охлаждение: Водород обладает высокой теплопроводностью, что обеспечивает быстрый и равномерный нагрев материала.
• Возможность редукционной обработки: Водород может восстанавливать оксиды на поверхности металлов, что используется для очистки и восстановления металлических поверхностей.

• Обработка цветных и черных металлов: Отжиг для снятия внутренних напряжений, улучшения механических свойств и повышения пластичности.
• Производство электронных компонентов: Пайка и спекание в условиях, исключающих окисление и загрязнение.
• Производство специальных материалов: Синтезирование высокочистых материалов и порошков.

• При работе с водородными печами необходимо соблюдать меры безопасности, так как водород является легковоспламеняющимся и взрывоопасным газом. Это требует герметизации системы, контроля утечек, а также наличия систем детектирования газа и автоматического пожаротушения.

Высокотемпературная вакуумная печь

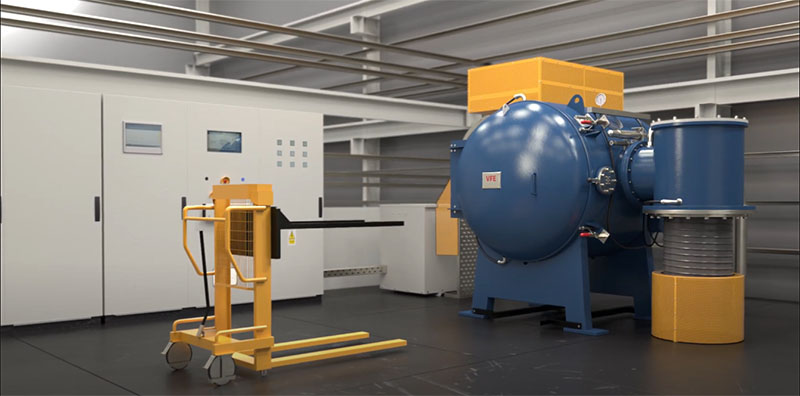

На фото высокотемпературная вакуумная печь

Высокотемпературные вакуумные печи 2200

• Графитовый нагревательный элемент: Графитовые нагревательные элементы выбираются за их способность выдерживать экстремально высокие температуры, эффективность и долговечность в условиях вакуума. Графит также характеризуется хорошей теплопроводностью и электропроводностью, что делает его идеальным материалом для использования в качестве нагревательного элемента в высокотемпературных печах.
• Изоляция камеры печи — углеродный войлок: Изоляция из углеродного войлока обеспечивает высокоэффективную теплоизоляцию и минимизацию тепловых потерь, что критически важно для достижения и поддержания высоких температурных режимов. Углеродный войлок характеризуется низкой теплопроводностью, высокой стойкостью к термическому удару и способностью выдерживать высокие температуры без разложения, что делает его оптимальным выбором для изоляции высокотемпературных вакуумных печей.

• Высокая эффективность и равномерность нагрева: Графитовые нагревательные элементы обеспечивают равномерный нагрев и могут быстро достигать высоких температур, что обеспечивает эффективную и равномерную термообработку материалов.
• Высокая чистота процесса: Работа в условиях вакуума исключает окисление и загрязнение материалов в процессе обработки, что позволяет получать высококачественные материалы с заданными свойствами.
• Широкий спектр применения: Печи используются для обработки металлов, керамики, композитных материалов и других веществ, которые требуют высокотемпературной обработки в чистых условиях.

Шахтные установки

Камерные печи

Колпаковые модели

Элеваторные устройства

Каждый тип высокотемпературной вакуумной печи имеет свои преимущества и предназначен для определенных производственных задач. Выбор конкретной модели зависит от требуемых параметров термообработки, размеров и формы обрабатываемых деталей, а также от особенностей производственного процесса. Независимо от конструкции, все высокотемпературные вакуумные печи обеспечивают высокий уровень контроля над процессом термообработки, что позволяет достигать высокого качества обработанных материалов.

Муфельная вакуумная печь

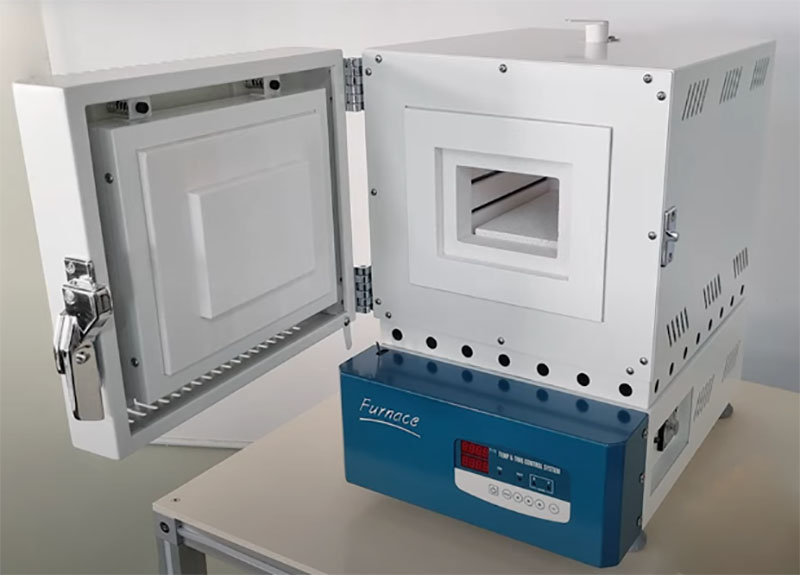

На фото муфельная вакуумная печь

Герметичная камера с муфлем

Нагреватели спиралевидной формы

Теплоизоляционная прокладка

Керамическая дверца

Регулятор температур

Муфельные вакуумные печи используются в научных исследованиях, лабораторных условиях и промышленности для выполнения задач, требующих высокой точности и контроля качества, включая обжиг, отжиг, спекание, исследование материалов и другие процессы. Они идеально подходят для работы с чувствительными материалами, которые могут деградировать или окисляться при воздействии воздуха или других газов при высоких температурах.

Компрессионная вакуумная печь

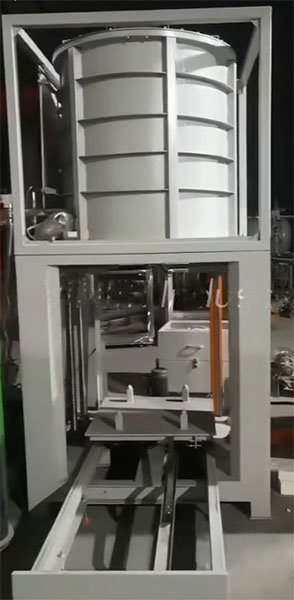

На фото компрессионная вакуумная печь

В компрессионной вакуумной печи материал помещается между двумя плунжерами внутри герметичной камеры. Печь эвакуируется для создания вакуума, после чего материал нагревается до необходимой температуры с помощью встроенных нагревательных элементов. После достижения заданной температуры к материалу применяется механическое давление через плунжеры, что обеспечивает его уплотнение и формирование.

Ключевые характеристики и преимущества

• Улучшенная плотность и микроструктура: Применение давления помогает уменьшить пористость и улучшить микроструктуру материала, что приводит к улучшению его механических свойств.
• Высокая чистота обработки: Вакуум в камере печи предотвращает окисление и загрязнение материала в процессе обработки.
• Возможность обработки сложных материалов: Технология позволяет эффективно обрабатывать трудноплавкие металлы, керамику и композитные материалы.
• Эффективное управление процессом: Современные компрессионные вакуумные печи оснащены системами управления, позволяющими точно контролировать температуру, давление и время обработки.

• Производство керамических и металлокерамических изделий: Горячее прессование в вакууме используется для получения высокоплотных керамических деталей с высокими механическими характеристиками.
• Создание композитных материалов: Технология позволяет производить композиты с равномерным распределением компонентов и улучшенными свойствами.
• Обработка трудноплавких металлов и сплавов: Компрессионные вакуумные печи применяются для спекания и уплотнения высокотемпературных сплавов, используемых в авиационной, космической и энергетической отраслях.

Термическая вакуумная печь

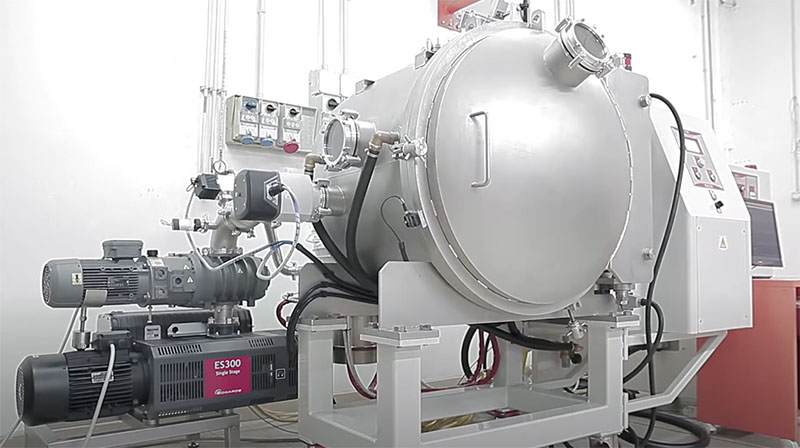

На фото термическая вакуумная печь

Основные характеристики и компоненты

• Вакуумная система: Состоит из вакуумных насосов и систем управления давлением для создания и поддержания необходимого уровня вакуума в камере печи.
• Нагревательные элементы: Могут быть выполнены из различных материалов, включая графит, молибден или тантал, в зависимости от требуемой температуры обработки.
• Изоляционные материалы: Обеспечивают термическую изоляцию рабочей камеры для повышения энергоэффективности и поддержания стабильной температуры. Часто используются материалы, такие как керамический волокнистый материал или углеродный войлок.
• Система управления: Позволяет точно контролировать параметры процесса, включая температуру, давление, скорость нагрева и охлаждения.

• Высокая чистота обработки: Вакуум предотвращает контакт материала с окислительной атмосферой, что снижает риск образования оксидов на поверхности.
• Точный контроль температуры: Современные термические вакуумные печи обеспечивают равномерный нагрев и точное поддержание заданных температурных режимов.
• Гибкость процесса: Печи могут быть адаптированы для различных процессов термической обработки, таких как отжиг, закалка, пайка, спекание и другие.

• Производство и обработка металлов: Для улучшения механических свойств, устранения внутренних напряжений и повышения качества поверхности.
• Аэрокосмическая и авиационная промышленность: Обработка компонентов из титановых и никелевых сплавов, используемых в двигателях и конструкциях самолетов.
• Электроника: Пайка и спекание полупроводниковых и других электронных компонентов в условиях, исключающих окисление и загрязнение.
• Исследования и разработка новых материалов: Создание новых сплавов, керамики и композитных материалов с уникальными свойствами.
