Чиллер для охлаждения воды: применение, расчёт и подбор
Чиллер для охлаждения воды держит на выходе заданную температуру от +5 до +25 °C круглый год и гоняет воду по замкнутому кругу, не сбрасывая её в канализацию. Чиллеры ВМТ-Ксирон мощностью 2–1000 кВт мы производим сами, в Ивантеевке, в Московской области. Бак, насос и автоматика стоят внутри корпуса. Складские модели отгружаем за 1–3 рабочих дня, остальные изготавливаем под задачу за 65 рабочих дней. Модели в наличии и под заказ — на странице купить чиллер из наличия.
- +5…+15 °Cвода на выходе в стандарте, до +25 °C по запросу
- 2–1000 кВтмощность одного чиллера
- ±1 Kточность поддержания температуры
- 1–3 рабочих дняотгрузка моделей со склада
Подобрать чиллер онлайн Расчёт инженера за 15 минут 8 (495) 984-74-92
Где применяют чиллеры для охлаждения воды
Чиллер нужен везде, где оборудование выделяет тепло и требует воду стабильной температуры, а проточная вода из водопровода слишком дорогая или летом слишком тёплая. Промышленный водоохладитель забирает тепло у воды и отдаёт его наружному воздуху через конденсатор воздушного охлаждения.
| Задача | Что важно для чиллера |
|---|---|
| ТПА и экструдеры | Один водяной контур охлаждает пресс-форму и маслоохладитель; для ванн экструдера с самотёчным сливом делаем двухнасосную схему |
| Сварочное оборудование | Вода +18…+25 °C, чтобы на клещах и трансформаторе не выпадал конденсат; реле протока стоит в стандарте |
| Лазеры и станки | Если нужны две температуры, ставят два чиллера или смесительный узел у заказчика |
| Индукционный нагрев | Вода до +25 °C, по запросу до +30 °C; чистая вода в контуре, для дистиллята — насос из нержавеющей стали |
| Вакуумные печи | Вода +18…+25 °C, баки до 8000 л, резервный насос и выбег насоса после остановки компрессора |
| Гидравлическое масло и СОЖ | Масло охлаждается через теплообменник масло/вода, чиллер готовит воду +15 °C |
| Пивоварни и линии розлива | Чиллер охлаждает пропиленгликоль до 0 °C, а вода для розлива или сатуратора охлаждается до +4 °C в теплообменнике |
| Кондиционирование | Система чиллер-фанкойл: хладоноситель +7 °C на этиленгликоле |
| ЦОД и серверные | Круглосуточная работа, резервирование, связь с диспетчеризацией по RS-485/Modbus |
| Бассейны и купели | Чиллер охлаждает воду в чаше; для купели +5 °C и ниже — схема с промежуточным гликолевым контуром |

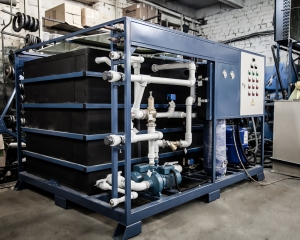

Как устроен водяной контур чиллера ВМТ-Ксирон
В ВМТ-Ксирон холодильный контур и гидромодуль собраны на одной раме: к чиллеру подключают только подачу, обратку и кабель питания. Насосную станцию и бак не нужно покупать и обвязывать отдельно. Порядок прохождения воды выбран так, чтобы к потребителю всегда шла уже охлаждённая вода.
- Испаритель до бака: обратка охлаждается раньше, чем попадает в бак. При резком сбросе тепла насос забирает из бака холодную воду, а не тёплую.
- Открытый бак-аккумулятор: запас холодной воды сглаживает пики нагрузки и удлиняет циклы компрессора. Меньше пусков — больше ресурс. Бак из ПВХ, из нержавеющей стали по запросу.
- Насос Calpeda или Ридан: чугунный или из нержавеющей стали, напор от 2 до 10 бар подбираем под вашу трассу, чтобы оборудование получало расчётный расход.
- Фильтр и байпас в комплекте: фильтр защищает испаритель и насос от окалины и мусора; байпас, механический или с электронным клапаном, держит расход через чиллер, когда потребители прикрыты.
- Реле протока в стандарте: при падении расхода компрессор останавливается до того, как вода в испарителе успеет замёрзнуть.
- Пластинчатый испаритель Ридан: паяный теплообменник с пластинами из нержавеющей стали AISI 316L. Кожухотрубный испаритель или змеевик в баке — по запросу.
- Спиральные компрессоры Ридан: меньше движущихся деталей, чем у поршневых, ниже шум и вибрация. Компрессоры, ТРВ, реле и контроллеры держим на складе запчастей.
- Точность ±1 K: автоматика держит температуру воды на выходе и выводит аварии на панель; сухие контакты и RS-485/Modbus — для связи с вашей автоматикой.
- Режим нагрева: электрические ТЭНы по запросу, если воду нужно и охлаждать, и подогревать.
- Заводские испытания: каждый чиллер проверяем по протоколу перед отгрузкой; в комплекте паспорт, протокол испытаний и декларация ЕАЭС.
Два ограничения открытого бака. Свой насос на стороне потребителя ставят только вплотную к баку чиллера. Если потребители стоят выше чиллера, вода при остановке стечёт в бак и перельёт его, поэтому для таких объектов делаем чиллер с герметичным баком.
Подробнее о гидравлике: гидромодуль, однонасосная и двухнасосная схема, принцип работы чиллера.
Как рассчитать мощность чиллера для охлаждения воды
Мощность чиллера считают по расходу воды и перепаду её температур:
Q = G × ΔT × 1,163
Q — холодопроизводительность, кВт; G — расход воды, м³/ч; ΔT — разница температур воды на входе в чиллер и на выходе, K. Коэффициент 1,163 кВт·ч/(м³·K) верен для воды; для гликоля выберите его в форме подбора, расчёт учтёт свойства раствора.
Пример: оборудованию нужно 4 м³/ч воды, она возвращается с +16 °C и должна уходить с +10 °C. Q = 4 × 6 × 1,163 = 27,9 кВт, с запасом 10 % — 30,7 кВт. Подходит чиллер на 30 кВт: ВМТ-Ксирон-30 даёт 32,5 кВт при +10 °C на выходе.
Сравнивайте мощность при своей температуре. Чем холоднее вода на выходе и жарче воздух у конденсатора, тем меньше холода даёт та же машина. Поэтому чиллер подбирают по температуре воды на выходе и по летней температуре воздуха на месте установки.
Что подготовить для подбора
- Нагрузка: тепловыделение оборудования в кВт либо расход воды и температуры на входе и выходе.
- Температура на выходе: какую воду должно получать оборудование.
- Хладоноситель: вода или гликоль.
- Место установки: улица или помещение, температура воздуха летом и зимой.
- Трасса: длина труб, нужное давление, стоят ли потребители выше чиллера.
- Режим: круглосуточно или сменами, постоянная или переменная нагрузка.
Чиллер на охлаждение воды можно подобрать и без звонка: подбор чиллера онлайн по расходу и температурам сразу показывает модель, характеристики и цену. Методика с примерами для разных потребителей — в статье расчёт холодопроизводительности чиллера.
Отгрузка со склада в Москве за 1–2 рабочих дня. Нажмите на модель — откроется её карточка с характеристиками и ценой.
Подобрать чиллер для охлаждения воды
Быстрый подбор по мощности
Вода или гликоль: что заливать в чиллер
Вода — самый эффективный хладоноситель, пока она не может замёрзнуть: у неё выше теплоёмкость, чем у гликолевого раствора, поэтому тот же чиллер на воде даёт больше холода, а насос тратит меньше энергии. Гликоль нужен там, где вода замёрзнет в испарителе или в трубах.
Вода подходит
- вода на выходе от +5 °C и выше;
- чиллер и трубы в отапливаемом помещении;
- чиллер с выносным конденсатором: на улице только фреоновая трасса.
Нужен гликоль
- хладоноситель ниже +5 °C: серийно до −15 °C, под заказ до −30 °C;
- чиллер или трубы на улице зимой;
- оборудование может стоять на морозе без работы.
Почему на воде не ниже +5 °C
В пластинчатом испарителе узкие каналы, а хладагент кипит на несколько градусов холоднее воды. Если опустить воду ниже +5 °C, температура кипения подходит к нулю, и на пластинах намерзает лёд. Он перекрывает каналы, расход падает, лёд нарастает дальше и может разорвать пластины. Тогда хладагент попадает в водяной контур, а ремонт сводится к замене испарителя. Поэтому для режима ниже +5 °C чиллер заправляют раствором гликоля.
Какую концентрацию гликоля заливать
Температура замерзания раствора должна быть на 5–10 K ниже самой низкой температуры хладоносителя на выходе из чиллера. Больше не нужно: с ростом концентрации падает холодопроизводительность и растёт нагрузка на насос.
| Концентрация, % по объёму | Этиленгликоль, °C | Пропиленгликоль, °C |
|---|---|---|
| 20 | −9,0 | −7,4 |
| 25 | −12,1 | −10,0 |
| 30 | −15,7 | −13,1 |
| 35 | −19,9 | −16,9 |
| 40 | −24,8 | −21,5 |
| 45 | −30,5 | −27,0 |
Температура замерзания водных растворов, ASHRAE Handbook — Fundamentals.
- Пропиленгликоль: нетоксичен — для пищевых производств, купелей и везде, где возможен контакт хладоносителя с продуктом или людьми.
- Этиленгликоль: дешевле и менее вязкий, но токсичен — только для закрытых промышленных контуров.
- Только ингибированный гликоль: чистый гликоль защиты от коррозии не даёт, её дают ингибиторы. Автомобильный антифриз не подходит: его присадки выпадают в осадок и забивают каналы испарителя.
- Рассолы: растворы хлорида натрия и кальция разрушают медный припой испарителя, поэтому для них чиллер комплектуют титановым испарителем под заказ.
Полная таблица, калькулятор объёма гликоля и рассолы — на странице «Хладоносители для чиллера». Чиллеры для отрицательных температур — на странице «Чиллер для охлаждения гликоля».
Требования к воде для чиллера
Срок службы испарителя зависит от воды больше, чем от режима работы. Со стороны воды испаритель — это нержавеющая сталь и медный припой. Плохая вода даёт накипь, которая снижает теплообмен, и коррозию меди, которая заканчивается течью.
- Водопроводная вода подходит, если она укладывается в рекомендуемые пределы: pH 7–10, электропроводность до 2500 мкСм/см, хлориды до 1000 мг/л при воде холоднее +20 °C, аммоний до 2 мг/л, свободный хлор до 0,5 мг/л, железо до 0,2 мг/л.
- Накипь: её дают жёсткая вода и частая подпитка свежей водой. Вода в чиллере ходит по кругу и почти не обновляется, поэтому накипи в замкнутом контуре намного меньше, чем при проточном охлаждении.
- Открытый бак: в него попадают пыль и свет, вода может зацвести. Проверяйте воду при обслуживании и меняйте её при помутнении.
- Дистиллированная или обессоленная вода: агрессивна к чугуну, поэтому для неё ставим насос из нержавеющей стали.
- Если вода не проходит по показателям, дешевле поставить фильтр и корректор pH, чем менять испаритель. Накипь и отложения не относятся к гарантийным дефектам.
Полная таблица показателей и совместимость с материалами — на странице «Хладоносители для чиллера».
Вода зимой: где поставить чиллер
Вода в остановленном чиллере или в уличной трубе на морозе замерзает и рвёт испаритель, поэтому зимой у воды должно быть тепло или гликоль. Есть три рабочих варианта.
- Чиллер в цехе: помещение не холоднее +5 °C даже в выходные, когда чиллер стоит. Тепло конденсатора остаётся в цехе, поэтому нужна хорошая вентиляция; требования — в статье «Чиллер в помещении».
- Выносной конденсатор: холодильный модуль с баком и насосом стоит в цехе, на улицу вынесен только конденсатор. Вода не покидает тёплое помещение, трасса до 15 м, с маслоотделителем до 50 м. Подробнее — чиллер с выносным конденсатором.
- Чиллер на улице на гликоле: с зимним комплектом чиллер работает до −30 °C. Гликоль охлаждает воду через пластинчатый теплообменник в цехе; теплообменник подбираем по запросу.
- Уличные трубы с водой: если без них не обойтись, их утепляют, ставят греющий кабель и сливные краны, но надёжнее перевести контур на гликоль.
Чиллер вместо проточной воды: расчёт экономии
Чиллер на 50 кВт обходится примерно на 829 тыс. ₽ в год дешевле, чем охлаждение проточной водой из водопровода. Расчёт открытый, его можно повторить со своими тарифами.
- Проточная вода: чтобы снять 50 кВт при нагреве воды на 10 K, нужно 4,3 м³/ч. Водоснабжение 66,87 ₽/м³ и водоотведение 52,48 ₽/м³ дают 513 ₽ в час.
- Чиллер: ВМТ-Ксирон-40 при воде +15 °C на выходе потребляет 12,3 кВт вместе с вентиляторами конденсатора и насосом. Вода ходит по кругу и в канализацию не уходит.
- Условия расчёта: 2000 часов работы в год, тарифы Москвы 2026 года.
Вторая причина — температура. Водопроводная вода летом заметно теплее, чем зимой, и проточная схема перестаёт справляться именно в жару. Чиллер держит заданную температуру круглый год.
Сроки, гарантия и сервис
- Со склада: моноблоки на 5–25 кВт отгружаем за 1–3 рабочих дня; что есть сегодня, показано в блоке наличия над формой подбора. Складской чиллер можно посмотреть в работе на производстве.
- Под заказ: 65 рабочих дней, мощность 2–1000 кВт, исполнение под вашу температуру, напор и место установки.
- Гарантия: 18 месяцев, с договором сервисного обслуживания — до 24 месяцев.
- Запчасти: отправляем со склада в течение дня. Регламент работ — в статье «Обслуживание чиллера».
- Доставка: транспортной компанией по России, в Казахстан и Беларусь, или самовывоз из Ивантеевки. Подробнее о доставке.
Обзор всех типов — в статье «Чиллер: что это, устройство и типы», производственные исполнения — на странице «Промышленный чиллер».
Сертификаты
Вопросы и ответы
До какой температуры чиллер охлаждает воду?
На воде — не ниже +5 °C на выходе: холоднее в пластинчатом испарителе намерзает лёд. Стандартный диапазон ВМТ-Ксирон +5…+15 °C, по запросу до +25 °C. Для температуры ниже +5 °C чиллер работает на растворе гликоля: серийно до −15 °C, под заказ до −30 °C.
Как рассчитать мощность чиллера для охлаждения воды?
Умножьте расход воды в м³/ч на разницу температур на входе и выходе и на 1,163. Например, 4 м³/ч при охлаждении с +16 до +10 °C — это 27,9 кВт. Добавьте запас 10 % и подберите модель по температуре воды на выходе.
Можно ли заливать в чиллер водопроводную воду?
Да, если она укладывается в рекомендуемые пределы: pH 7–10, электропроводность до 2500 мкСм/см, хлориды до 1000 мг/л, аммоний до 2 мг/л, железо до 0,2 мг/л. Если вода хуже, поставьте фильтр и корректор pH или заполните контур подготовленной водой.
Что лучше для чиллера: вода или гликоль?
Вода, пока она не может замёрзнуть: тот же чиллер на воде даёт больше холода, а насос тратит меньше энергии. Гликоль нужен при температуре ниже +5 °C и когда чиллер или трубы стоят на улице зимой.
Можно ли поставить чиллер на улице и работать на воде зимой?
Нет: в остановленном чиллере вода замёрзнет. Для улицы чиллер комплектуют зимним комплектом и заправляют гликолем, а воду охлаждают через теплообменник в цехе. Другой вариант — чиллер с выносным конденсатором: модуль с водой стоит в цехе, на улице только конденсатор.
Можно ли подключить свой насос к чиллеру?
В стандартном исполнении бак открытый, поэтому насос на стороне потребителя ставят вплотную к баку чиллера. Если потребители стоят выше чиллера или нужен закрытый контур, делаем чиллер с герметичным баком.
Какие чиллеры есть в наличии?
На складе обычно моноблоки на 5–25 кВт, текущий список показан в блоке наличия на этой странице. Отгрузка со склада — 1–3 рабочих дня, остальные модели изготавливаем за 65 рабочих дней.
Какая гарантия на чиллер?
18 месяцев, с договором сервисного обслуживания — до 24 месяцев. Запчасти отправляем со склада в течение дня.
Чиллер охлаждение воды или проточная вода: что выгоднее?
Чиллер. По расчёту на этой странице чиллер на 50 кВт обходится примерно на 829 тыс. ₽ в год дешевле проточной воды по тарифам Москвы 2026 года. К тому же летом он держит заданную температуру, когда водопроводная вода уже тёплая.
