Расчёт критических длин прямолинейных участков трубопроводов нагнетания

Как известно, при работе холодильного компрессора в его коллекторе нагнетания возникают пульсации давления, которые передаются в трубопровод нагнетания и вызывают механические колебания трубопровода. Эти колебания могут вызывать резонансные разрушения трубопровода нагнетания на каком-то его прямолинейном отрезке, если длина этого отрезка совпадает с т.н. "критической длиной".

Опасной считается длина прямолинейного отрезка трубопровода нагнетания совпадающая с "критической" длиной в диапазоне +/-15%. Кроме того, опасной считается также и длина протяжённого прямолинейного трубопровода нагнетания кратная "критической" длине в диапазоне +/-15%.


м/с
обор/мин
кол-во

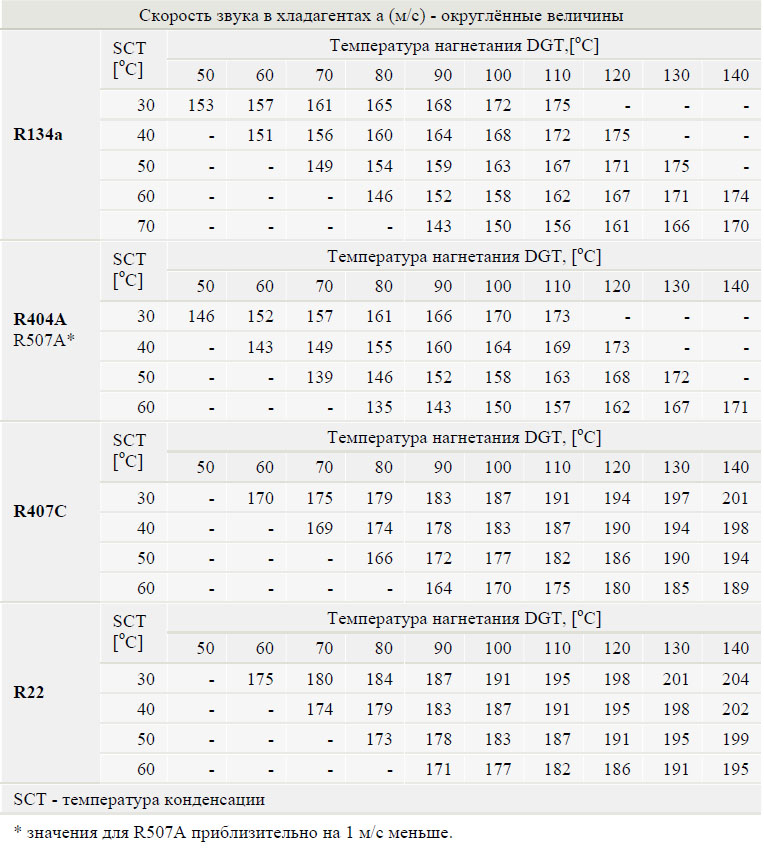

a - скорость звука в нагнетаемом газообразном хладагенте, м/с;(из таблицы, см. ниже)
n - число оборотов ротора компрессора, мин-1;
z - количество цилиндров поршневого компрессора или количество зубьев ведущего ротора винтового компрессора.

freon
