Сущность процесса кислородно-флюсовой резки

Чугун имеет температуру плавления ниже температуры воспламенения, поэтому при обычной резке чугун будет плавиться, а не сгорать в кислороде. Содержащийся в чугуне кремний, образует тугоплавкую окись кремния, которая также препятствует резке.

Цветные металлы (медь, алюминии, латунь, бронза) имеют большую теплопроводность, образуют туго птавкие окислы и также не поддаются обычной 1азовои резке Удалить тугоплавкие окислы можно либо переводом их в легкоплавкие, либо введением в зон реза дополнительного тепла.

Резку высоколегированных сталей можно обеспечить наложением вдоль линии реза низкоуглеродистой стальной полосы, при сгорании которой выделившееся тепло, а также переходящее в шлак расплавленное железо и его окислы способствуют разжижению окислов хрома. Этим способом можно резать нержавеющие стали толщиной до 20 мм, однако при этом рез получается широким, а скорость резки низкая.

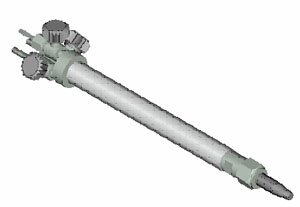

Для резки хромистых, хромоникелевых нержавеющих сталей, чугуна и цветных металлов применяют способ кислородно флюсовой резки. Сущность кислородно флюсовой резки заключается в том, что в разрез вместе с режущим кислородом вводится порошкообразный флюс, при сгорании которого выделяется дополнительное тепло и повышается температура в зоне реза. Кроме того, продукты сгорания флюса, взаимодействуя с тугоплавкими окислами, образуют жидкотекучие шлаки, которые легко удаляются из зоны реза, не препятствуя нормальному протеканию процесса

Основным компонентом порошкообразных флюсов, применяемых при кислородно-флюсовой резке металлов, является железный порошок. Железный порошок при сгорании выделяет большое количество тепла (около 1800 ккал/кг). При выборе железного порошка необходимо иметь в виду, что процесс резки зависит от его химического состава и его грануляции. При использовании порошков, содержащих до 0,4% углерода и до 0,6% кислорода, процесс резки нержавеющей стали протекает устойчиво. Дальнейшее увеличение содержания углерода и кислорода в порошке приводит к увеличению расхода порошка и ухудшению качества поверхности реза.

Основными критериями при выборе грануляции железного порошка являются обеспечение его наилучшей транспортировки и регулирование расхода. Опытами установлено, что лучшие результаты при кислородно-флюсовой резке дает железный порошок с размерами частичек от 0,07 до 0,16 мм. Опытами также установлено, что лучшие результаты при резке нержавеющих хромоникелевых сталей достигаются при добавлении к железному порошку 10—15% алюминиевого порошка. Смесь железного и алюминиевого порошков дает жнд-котекучий шлак, температура плавления которого не превышает 1300° С. Для резки нержавеющих сталей применяется алюминиевый порошок марки АПВ.

Для поверхностной и разделительной резки нержавеющих сталей используют в качестве флюса смесь алюминиево-магииевого порошка с ферросилицием или силикокальцием. Алюминиево-магниевый порошок, входящий во флюсовую смесь, сгорая в струе кислорода, повышает температуру пламени, а ферросилиций или силикокальций действуют на окислы хрома как флюсующая добавка.

Основная задача флюса при резке чугуна состоит в разбавлении флюса железом в области реза, снижении в сплаве содержания углерода, а также разжижения шлака, в котором содержится повышенное содержание кислорода. В состав флюсов для резки чугуна входят железный и алюминиевый порошок, кварцевый песок и феррофосфор. Цветные металлы и сплавы подвергаются только кислородно-флюсовой резке с применением флюсов.
