Жидкостная заправка

В обратном случае независимо от причины, жидкость, по принципу холодной стенки Ватта, окажется в управляющей полости ТРВ (рис.47.1).

Температура хладагента в управляющей полости будет определять уровень давления в управляющем тракте и полости, независимо от температуры термобаллона. Но при ее увеличении ТРВ не сможет нормально открываться, и работа установки будет иметь признаки типа «слишком слабый ТРВ».

В это же время начнет снижаться давление кипения, а перегрев увеличиваться. Падение температуры кипения спровоцирует интенсивное охлаждение корпуса ТРВ. Одновременно повышение перегрева вызовет высокий нагрев термобаллона. Разница температур между корпусом ТРВ и термобаллоном станет увеличиваться в обратном направлении, в связи с чем установка не сможет вернуться на нормальный режим работы.

Если имеются подозрения на неисправность типа слишком слабый ТРВ, необходимо выполнить простую операцию: остановить компрессор и обмотать верхнюю часть ТРВ смоченной в горячей воде тряпкой. После того как она достаточно прогреется, жидкость переместится обратно в термобаллон, и установка начнет работать в нормальном режиме. Если температура корпуса ТРВ вновь окажется ниже температуры термобалллона, ситуация повториться.

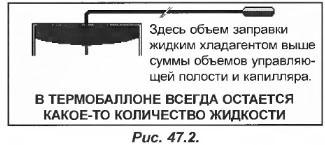

Таким образом, при наличии выбора, лучше остановиться на ТРВ с другим типом заправки. Иногда управляющие тракты ТРВ специально заправляют жидким хладагентом, который по своему количеству превышает объем управляющей полости и капиллярной трубки. При этом, если в термобаллоне всегда будет находиться жидкость, независимо от температуры корпуса ТРВ (рис.47.2) и перегрев останется нормальным. Наибольшая сложность заключается в том, что ремонтник никогда точно не может знать, каким управляющим трактом оборудован ТРВ.

Далее мы видим о преимуществах установки термобаллона на горизонтальном участке трубопровода. Но это не всегда представляется возможным, в связи с этим возникают ситуации, когда термобаллон ТРВ приходится устанавливать на вертикальном участке. При этом не следует забывать, что капиллярную трубку, которая соединяет управляющую полость и термобаллон, необходимо подводить к термобаллону сверху (рис.47.3), чтобы не дать жидкости стечь в управляющую полость ТРВ. Соблюдение данного условия поможет исключить появление ряда неисправностей.
