Двигатель с двумя разделительными обмотками


Двигатель с двумя разделительными обмотками

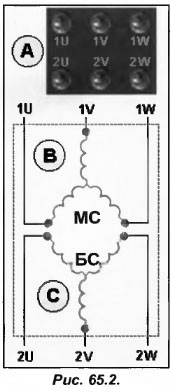

Данный двигатель является самым простым, поскольку рассчитан на одно напряжение трехфазного переменного тока. Подключение его клеммной коробки с 6 клеммами (поз.А) показано на рис.65.2

Двигатель имеет две независимые коробки, каждая из которых служит для реализации различного числа оборотов. При подключении к клеммам 1U, 1V и 1W вращение происходит с малой скоростью (МС), а при подаче питания на клеммы 2U, 2V и 2W вращение двигателя происходит с большей скоростью (БС).

Следует быть внимательными, поскольку схемы подключения двигателей могут быть схожи между собой. Для исключения ошибок необходимо изучать схемы и обращать свое внимание на таблички, прикрепленные к корпусу двигателя, поскольку могут возникнуть непоправимые последствия.
