Производим настройку компрессора и трехходового регулирующего клапана

Вначале рассмотрим контур регулирования компрессора.

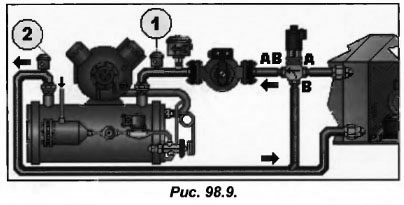

Нам известно, что датчик температуры в испарителе (поз.2) остановит компрессор, как только температура воды на выходе из испарителя снизится до 3-4 С. Перепад температур по воде?tводы для данного испарителя составит порядка 5 К. Во время работы компрессора ледяная вода должна выходить из испарителя с температурой 5-6 С. Если температура воды составляет 6 С, то поступает она при 6+Δtводы=6+5=11 С. Если данная температура будет на входе в испаритель. датчику температуры необходимо будет отключить компрессор.

Если настроить датчик на отключение компрессора при температуре 6 С, то на выходе из испарителя температура воды может быть предельно низкой 6-Δtводы=6-5=1 С, что является недопустимым.

Чтобы компрессор не переходил в режим циклирования, дифференциал датчика не должен быть низким. Так на рис.98.10 дифференциал составляет 2 К, компрессор запускается при поднятии температуры воды на входе в испаритель до 13 С.
