Спиральные компрессоры производства «Битцер»

В конце 2003 года утратило силу соглашение о взаимных поставках в Европу оборудования компаний «Битцер» и «Копланд». В рамках этого соглашения компания «Copeland» предлагала своим покупателям в Европе изготовленные фирмой «Bitzer» «чёрные» винтовые компрессоры, маркированные «Copeland». А фирма «Bitzer» предлагала своим покупателям в Европе изготовленные фирмой «Copeland» «зелёные» спиральные компрессоры, маркированные «Bitzer». В каталогах продукции «Bitzer» эти спиральные компрессоры серий «EuroScroll» имели следующее обозначение: среднетемпературные ESM2, ESM4, ESM6, а также низкотемпературные ESL2, ESL4, ESL6.

В результате интенсивных исследований сначала в научно-исследовательском центре «Bitzer» в Зиндельфингене, а затем в новом центре исследований и новых разработок в Роттенбурге была разработана и запатентована собственная оригинальная конструкция спиральных компрессоров.

Сегодня эта серия компрессоров «EuroScroll» включает в себя 6 моделей: 4 модели ряда ESH7: ESH725, ESH730, ESH736 и ESH743 с объёмной производительностью соответственно 25, 30, 36 и 43 м3/ч, а также 2 модели ряда ESH9: ESH961 и ESH976 с объёмной производительностью соответственно 61 и 76 м3/ч. Компрессоры этой серии предназначены для установок средне- и высокотемпературного охлаждения и кондиционирования воздуха.

Спиральные компрессоры Битцер и ближайшие перспективы их развития

Компания Битцер широко известна, как крупнейший производитель поршневых и винтовых холодильных компрессоров. В ноябре 2003 года в городе Роттенбурге началось производство спиральных компрессоров серии ESH 7. Спиральные компрессоры, являются важным продуктом компании, который постоянно совершенствуется и имеет ряд запатентованных новаторских решений. К ним относятся:

• Система охлаждения всасываемым газом
• Радиальное согласование
• Система центробежного маслоотделения

В ближайшей перспективе будет запущена в серийное производство серия горизонтальных спиральных компрессоров ряда ELH7, состоящая из 3х моделей, заводские испытания которых завершены.

При разработке моделей спиральных компрессоров особое внимание уделялось повышению их надежности. Улучшение базовых характеристик сводилось к следующему:

• Минимальная термическая нагрузка на обе спирали
• Улучшенное охлаждение двигателя
• Минимальная осевая нагрузка
• Уменьшение вероятности нестабильной работы
• Минимальный унос масла

Отличительные особенности серий ESH 7 и 9:

• Спирали разработаны специально для увеличенных нагрузок
• Охлаждение двигателя всасываемым газом, также как в полугерметичном компрессоре
• Унос масла менее 0,2%
• Уменьшенный зазор подшипника спирали
• Специальный материал для осевого уплотнения
• Минимальная нагрузка на подшипник
• Отсутствие трения
• Улучшенная устойчивость спирали
• Постоянная осевая нагрузка

Радиальное уплотнение достигается за счет перпендикулярно направленной центробежной силы.

Возможные варианты исполнения электродвигателя.

Стандартное исполнение: трехфазное напряжение — 400 В, 50 Гц или — 460 В, 60 Гц. По специальному заказу могут быть установлены электродвигатели для напряжения 208 — 230 и 575 В.

Термисторная защита электродвигателей спиральных компрессоров серии ESH 7 осуществляется с использованием реле INT69V/7-II или SE-B1.

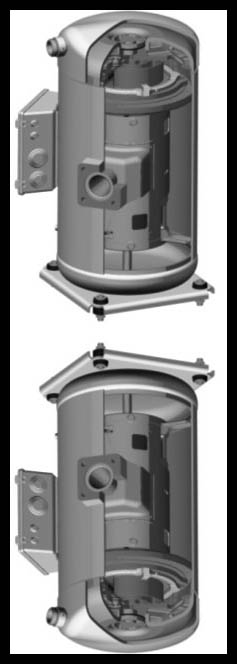

Разрез компрессора:

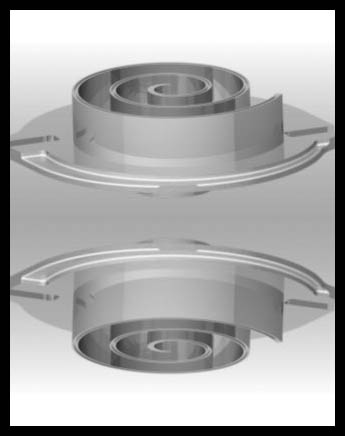

Неподвижная спираль:

Вращающаяся спираль:

Обратный клапан:

Одно из направлений развития модельного ряда спиральных компрессоров Битцер — это серия ESH 9. Производительность компрессоров этой серии находится в пределах, от 50 до 76 м³/ч. В настоящее время проходит испытание опытных образцов серии ESH 9, массовое производство которой запланировано на 2007 год.

Спиральный компрессор ESH976 на стенде Битцер на выставке «Агропродмаш 2006»:

Другое направление — разработка спиральных компрессоров с производительностью менее 20 м³/ч. Такие компрессоры обычно используются при оснащении среднетемпературных охлаждаемых объектов в супермаркетах. Они могут быть установлены, как в составе отдельного агрегата, так и в составе холодильной централи. Для решения этих задач компания Битцер разрабатывает серию ESH 5 с объемной производительностью от 14 до 19 м³/ч. Эта серия находится на стадии проектирования.

В результате полной реализации программы разработки и создания спиральных компрессоров Bitzer полный модельный ряд будет включать в себя 11 моделей и охватывать диапазон объёмной производительности от 14 до 76 м³/ч.
