Тепловая защита крупных компрессоров

Электронный модуль тепловой защиты INT 69 SCY фирмы Kriwan требуется для контроля сопротивления и отключения контрольного реле в зависимости от сопротивления термисторной цепочки. Три термистора (по одному в каждой обмотке – эти компрессоры всегда 3-фазные), устанавливаемые в верхней части статора вблизи всасывающего патрубка, имеют настройку на предельную температуру +140°С. Четвертый термистор размещается на статоре в нижней части, погруженной в масло, и имеет защитную настройку на +80°С. Пятый термистор, размещенный непосредственно в нагнетательном окне неподвижной спирали и являющийся нагнетательным термостатом, настроен на отключение компрессора при температуре свыше +140°С. Все защитные термисторы соединены последовательно и подключены к контрольной цепи электронного модуля INT 69 SCY (в американских моделях компрессоров можно встретить также защитные модули других фирм, по сути выполняющие те же функции).

Когда суммарное сопротивление термисторной цепочки достигает величины отключения (при +80°С для одного и при +140°С для других), модуль размыкает цепь управления и отключает компрессор. После того, как цепь термисторов достаточно охладится, общее сопротивление падает до величины повторного включения, но сам модуль позволит запустить компрессор не ранее, чем через 30 мин.

Модуль INT 69 SCY также предусматривает контроль правильной последовательности фаз L1, L2, L3 питающего напряжения. Трехфазный источник питания должен быть подсоединен в соответствии с правильной последовательностью фаз, что обеспечит правильный пуск и работу компрессора. При потере одной из фаз модуль INT 69 SCY отключает компрессор, активируя задержку по времени (5 мин). Если нормальное питание возобновляется, то он продолжает работать, если фазы нет, модуль продолжает блокировать повторное включение компрессора. После 10 попыток запустить компрессор, модуль блокирует его включение, а повторно запустить его можно только при восстановлении подачи нормального электропитания. По маркировке легко можно определить, какой тип защиты используется в данном конкретном компрессоре.

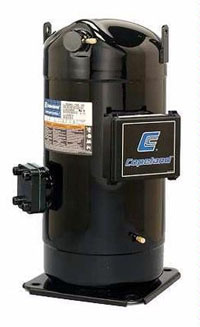

Рассмотрим это на примере модели ZF09K4E–TFD-551. В обозначении типа электродвигателя компрессора «TFD» буква «F» указывает, что этот компрессор оборудован встроенной тепловой защитой типа Klixon (это также служит косвенным подтверждением). Для сравнения возьмем самый мощный низкотемпературный спиральный компрессор серии ZF модели ZF48K4E-TWD-551. В обозначении типа электродвигателя компрессора «TWD» буква «W» указывает на то, что он оборудован термисторами в сочетании с внешним электронным модулем тепловой защиты.
