Специализированный контроллер Carel для чиллеров с компрессорами Bitzer


Одним из важных результатов партнерства компаний Bitzer и Carel стало готовое решение для управления и защиты компактных винтовых компрессоров серии CSH. Это решение — контроллер серии рСОх со специально разработанным программным обеспечением для чиллеров на базе CSH-компрессоров.


Программа-драйвер

Подходит для сделанного под заказ программного приложения или стандартной программы Carel для чиллеров с компактными винтовыми компрессорами Битцер серий CSH и CSW. Ее функциональные возможности:

  • запуск мотора компрессора с разделёнными обмотками;
  • 4 шага регулирования производительности (25, 50, 75 и 100%) и бесступенчатый контроль производительности;
  • предпусковая разгрузка — гарантированный пуск при 25% производительности;
  • управление экономайзером ECO либо управление электромагнитным клапаном жидкостного впрыска LI;
  • защита системы от выхода за предельно допустимые значения параметров хладагентов R134a, R407° C и R22;
  • пуск с высокой температурой кипения;
  • контроль уровня масла в маслоотделителе;
  • защита временных установок (даже после аварийного отключения).

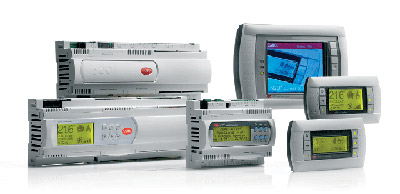

Аппаратный драйвер, основанный на рСО1 small

Для сторонних PLC


В дополнение к программному драйверу Carel предоставляет контроллер на платформе рСОх, укомплектованный драйвером Bitzer. Он способен управлять контакторами, устройствами тепловой и механической защиты, производительностью охлаждения и активной защитой компрессора от величин давления всасывания и нагнетания, уменьшающих срок его службы. Характерные особенности контроллера:

  • встроенная программа-драйвер для регулирования производительности, запуска мотора компрессора с разделёнными обмотками и максимальной безопасности;
  • дополнительная защита при высокой температуре нагнетания, обеспечиваемая с помощью реле высокого и низкого давления, преобразователей высокого и низкого давления;
  • сигнал 4-20 mA для контроля производительности.

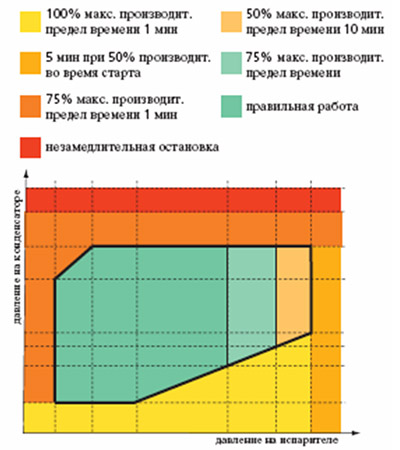

Диаграмма Рс/Ро — область безопасной допустимой эксплуатации компактного винтового компрессора Битцер, обеспечиваемая контроллером CAREL.


На проходившей прошлой осенью в Нюрнберге выставке IKK 2006 на стенде компании AERMEC были представлены чиллеры на базе 2 компактных винтовых компрессоров Битцер CSH7571-90Y и CSH8551-110Y c плавным регулированием производительности контроллерами CAREL.
