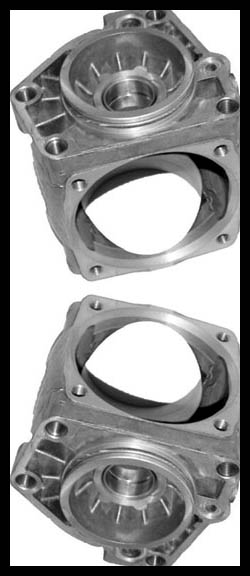

Рама, картер, блок-картер Основные требования, которым должны удовлетворять конструкции рамы, картера и блок-картера, — прочность и жесткость. Последняя определяет точность и сохранение взаимного расположения осей механизма движения компрессора во время эксплуатации. Рамы, картеры и блок-картеры воспринимают силы, возникающие при работе компрессора, и передают на фундамент реакцию от крутящего момента, неуравновешенные силы и моменты сил инерции движущихся масс, а также вес компрессора.

Рамы крейцкопфных компрессоров находятся под атмосферным давлением. Проемы, люки и отверстия в рамах уплотнены легкими крышками и кожухами. В горизонтальных оппозитных компрессорах применяют преимущественно многоподшипниковые рамы коробчатого сечения, создающие облегченную, и жесткую конструкцию.

Картеры и блок-картеры бескрейцкопфных компрессоров находятся под давлением всасываемых паров холодильного агента. Это давление при работе компрессора не превышает 0,6 МПа для большинства холодильных агентов. Однако во время длительных стоянок машины давление в картере может повыситься до величины, определяемой температурой окружающего воздуха. Поэтому проверку на прочность и плотность блок-картеров и соответствующих корпусных деталей компрессоров, работающих в автоматическом режиме, проводят по тем же нормам, что и корпусных деталей на стороне нагнетания.

Рамы, картеры и блок-картеры обычно изготовляют литыми из чугуна, иногда сварными из стального листа. В малых компрессорах транспортных машин для уменьшения массы применяют алюминиевые сплавы. Литые детали в большинстве случаев для сохранения правильного положения осей и плоскостей приходится подвергать старению (искусственному или естественному), а сварные — отжигу. Эти же основные требования — точное взаимное положение осей и плоскостей — предъявляют и к механической обработке. Кроме того, уплотнительные плоскости (поверхности) картеров и блок-картеров должны обеспечивать возможность сборки с контрдеталями, обеспечивающей герметичность. Допустимые отклонения посадочных размеров рам, картеров и других деталей компрессоров, а также микрогеометрия основных посадочных поверхностей приведены в специальной литературе.
