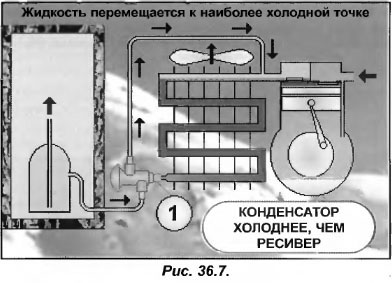

Для конденсаторов, которые регулируются при помощи трехходового регулятора давления конденсации, возможна ситуация, когда конденсатор становится холоднее ресивера. Под воздействием наружной температуры (при остановке компрессора) конденсатор быстро охлаждается, давление в нем падает и проход 1 регулятора давления конденсации закрывается (рис.36.7).
Перекрыв проход жидкости, клапан соединяет теплый ресивер и холодный вход в конденсатор. Тогда, по принципу холодной стенки Ватта, жидкость из ресивера начинает поступать в конденсатор (рис. 36.7). При длительной остановке компрессора, возникает риск того, что вся жидкость окажется в конденсаторе. Если жидкости в ресивере не будет при последующем запуске компрессора, испаритель не сможет быть нормально запитан, и компрессор отключится предохранительным реле НД. Поэтому необходимо предпринять меры для того, чтобы жидкость не перемещалась во время остановки компрессора и находилась в ресивере для последующего благоприятного запуска установки.
Отметим, что отключение компрессора предохранительным реле НД по причине опустошения ресивера приводит к тому, что компрессор больше не запустится. Так для его запуска потребуется заправка хладагента в ресивер, несмотря на то, что его количество в установке достаточное.

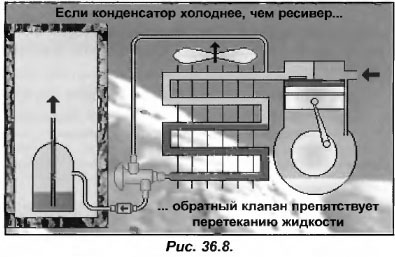

Поэтому на входе в ресивер необходимо установить обратный клапан (рис.36.8), который не допустит перемещение жидкости из ресивера в конденсатор, даже если температура конденсатора окажется ниже температуры ресивера.
