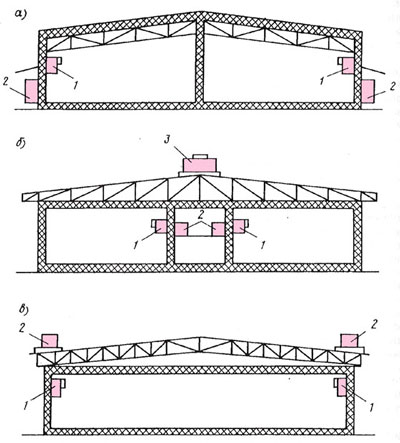

Размещение двухблочной и трехблочной холодильных машин в камерах одноэтажных холодильников показано на рис. 2. Довольно часто компрессорно-конденсаторный блок 2 блочной холодильной машины устанавливают на открытом воздухе под навесом (рис. 2, а), что упрощает техническое обслуживание. Установка блочной холодильной машины на техническом этаже имеет один существенный недостаток, связанный с охлаждением конденсатора. Дело в том, что водяное охлаждение конденсатора осуществить трудно из-за опасности замерзания воды в трубопроводе, проходящем через низкотемпературные помещения холодильника, а воздушное охлаждение конденсатора нежелательно вследствие поступления теплоты конденсации в коридор холодильника. Здесь лучшим решением является установка компрессорного блока 2 на техническом этаже, а конденсаторного блока 3, охлаждаемого воздухом, на кровле (рис. 2, б). Размещение компрессорно-конденсаторного блока 2 на кровле (рис. 2, в) рекомендуют в районах с умеренным климатом, поскольку в условиях континентального климата низкая температура воздуха зимой, большое количество снега, а также высокая температура воздуха летом, дополнительно подогреваемого от поверхности покрытия, создают большие проблемы при эксплуатации.

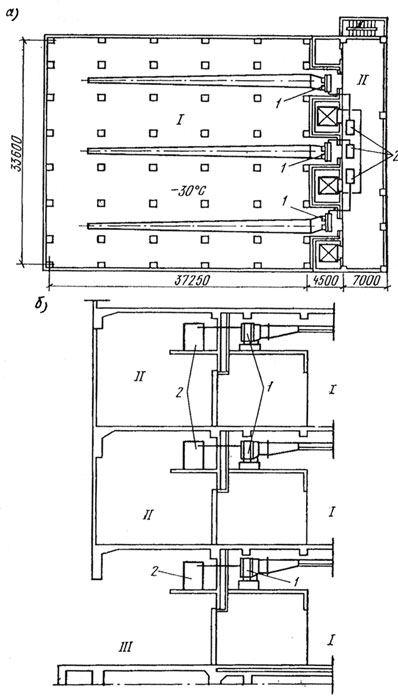

Рис.3. Размещение блочных холодильных машин в многоэтажном холодильнике:
а — план этажа; б — разрез холодильника;
I — камера хранения; II — вестибюль; III — платформа;
1 — воздухоохладительный блок с воздуховодом; 2 — компрессорно-конденсаторный блок
Децентрализованное хладоснабжение сборных холодильных камер многоэтажного холодильника применяют редко. На рис. 3 показано размещение блочных холодильных машин в многоэтажном распределительном холодильнике. Грузовая платформа III встроена в контур здания холодильника в целях экономии площади земельного участка. Блоки смонтированы на антресолях: воздухоохладительный 1 в камере I, а компрессорно-конденсаторный 2 в вестибюле II и на платформе III первого этажа. Конденсатор охлаждается водой, поступающей из градирни (она не показана на рисунке), расположенной на кровле.
Источник: Холодильные установки /Курылев Е.С., Оносовский В.В., Румянцев Ю.Д./ — 2-ое изд., стереотип.— СПб.: Политехника, 2002. с. 323-326.
