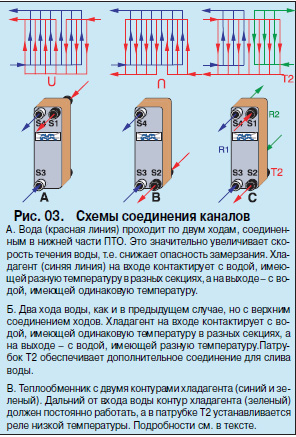

ППТО со сдвоенными контурами хладагента В «Конструкция и монтаж» описывались три возможных схемы теплообменников с двумя контурами хладагента. Одна из этих схем, показанная на рис. 3В, имеет тот недостаток, что при отключении одного из контуров хладагента выходящая из теплообменника вода представляет собой смесь охлажденной и не охлажденной воды. Если температура этой смеси регулируется, например, изменением температуры испарения, это может привести к тому, что температура охлаждаемой воды опустится ниже нуля, хотя выходная температура будет выше нуля. С другой стороны, достоинство такой схемы в том, что она применима для ПТО любого типа, паяных или разборных. Для безопасного применения данной схемы нужно принять следующие меры. - Установить в патрубке Т2 реле низкой температуры, которое отключает компрессор при слишком низкой температуре воды. Это реле будет контролировать температуру воды на выходе из секции R2.
- Контур R1 всегда должен работать, т.е. управление производительностью установки должно производиться включением-отключением контура R2.
Заметьте, что очень трудно контролировать температуру воды на выходе секции R1, так как она немедленно смешивается с водой из секции R2. Управление производительностью отключением контура R1 невозможно реализовать. |
