Устройство кондиционера и принцип работы

Чтобы понять принцип работы кондиционера и откуда в жаркий летний день берется освежающая прохлада, необходимо подробно рассмотреть основные принципы устройства кондиционирующих систем. Для этого стоит припомнить школьные уроки физики, на которых речь шла о поглощении жидкостью тепла, и простой опыт: на руку наливался одеколон или спирт, которые в процессе испарения создавали приятный холодок. Именно этот незатейливый принцип и используется в современных кондиционерах.

Наружный блок кондиционера

Из чего же состоит стандартная сплит-система? Как правило, внутри нее находится замкнутый контур, по которому движется жидкость — хладагент. Перетекая внутри контура, хладагент в одном месте поглощает тепло, для того чтобы выделить его в другом. Этот процесс протекает в специальных трубках – теплообменниках, которые изготавливаются из меди и содержат поперечные перегородки из алюминия. Для более быстрого протекания процессов в теплообменники нагнетают воздух, делая это при помощи специальных вентиляторов.

Исходя из названия процессов, протекающих в теплообменнике, один из них принято называть конденсатором, а другой – испарителем. Когда кондиционер работает «на тепло» в качестве конденсатора выступает внутренний испаритель (часть кондиционера, находящаяся в помещении), а при работе «на холод» – все происходит наоборот. Таков принцип работы кондиционера, но в чем суть?

Холод сам по себе не является законченным продуктом, а лишь производным от переноса тепла с помощью хладагента. Этот процесс в литературе именуется «тепловым насосом». Благодаря ему производительность кондиционера получается в три раза выше, чем его энергопотребление. На первый взгляд это может вызвать недоумение: КПД 300% — неужели такое возможно? Что такое хладагент и как его можно перенести из помещения, в котором температура около 20 градусов, наружу, где температура в два раза выше?

Оказывается все гораздо проще, чем это можно себе предположить. Перенос температуры напрямую зависит от давления, причем происходит он не линейно, а монотонно. Таким образом, в процессе транспортировки величина давления становится выше, чем температура фазового перехода. Закипевший хладагент меняет свое состояние из жидкого в парообразное и начинает поглощать из окружающего воздуха тепло, при этом в теплообменнике создается необходимое давление, при котором температура фазового перехода становится ниже окружающей. В обратном процессе хладагент отдает свое тепло воздуху, и температура перехода повышается.

Еще одной важной деталью в работе кондиционера является замкнутый контур, для создания которого необходимо хотя бы два элемента: компрессор — для повышения давления конденсации и дроссельное устройство — для его понижения. Первый из них устанавливается непосредственно перед конденсатором, а второй перед испарителем.

В целом, насчитывается пять элементов, обязательных в кондиционерах любого типа: замкнутый контур, наружный и внутренний теплообменник, компрессор и дросселирующее устройство. Они являются основной составляющей как самой простой, так и самой сложной сплит-системой.

В наше время для полнофункциональной работы кондиционера в контур добавляют четырехходовой вентиль, благодаря которому он может вырабатывать как тепло, так и холод. Такая сплит-система получила название «кондиционер с реверсивным циклом», дополнительной функцией которого стал перенос тепла из помещения на улицу и обратно.

Наружный блок кондиционера

Наружный блок кондиционера
  • 3. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
  • 5. Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.

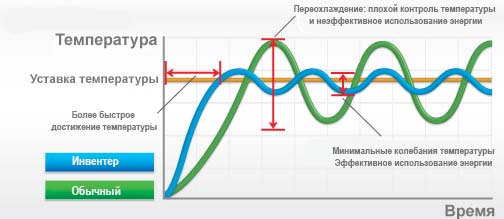

  • 4. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку
  • большие перепады температуры и влажности снижают надежность электронных компонентов.
  • 1. Вентилятор — создает поток воздуха, обдувающего конденсатор.
  • В недорогих моделях имеет только одну скорость вращения.
  • Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
  • 2. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
  • 7. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
  • 6. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
  • 8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.


Внутренний блок кондиционера

Наружный блок кондиционера
  • 1. Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
  • 2. Фильтр грубой очистки — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
  • 5. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
  • 6. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
  • 7. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
  • 3. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные
  • запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
  • 4. Вентилятор — имеет 3 — 4 скорости вращения.
  • 8. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса.
  • Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
  • Плата управления
  • (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
  • Штуцерные соединения
  • (на рисунке не показаны) —
  • расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Принцип работы кондиционера
